电流互感器（CT或TA）和电压互感器（PT或TV），作为电力系统中连接一次系统和二次系统的桥梁，主要起到测量、监控与保护等作用。其中电流互感器能将大电流变成小电流，而电压互感器能将高电压变成低电压，但它们的本质都是变压器，所以两者又称为仪用变压器。

电流互感器类似于升压变压器，一次线圈为电源线，一般只有穿心的1匝，二次线圈根据变比有几十匝到百匝不等；而电压器互感器其实就是降压变压器，匝数较多的一次线圈接一次高压系统，匝数较少的二次线圈接电压较低的二次系统。

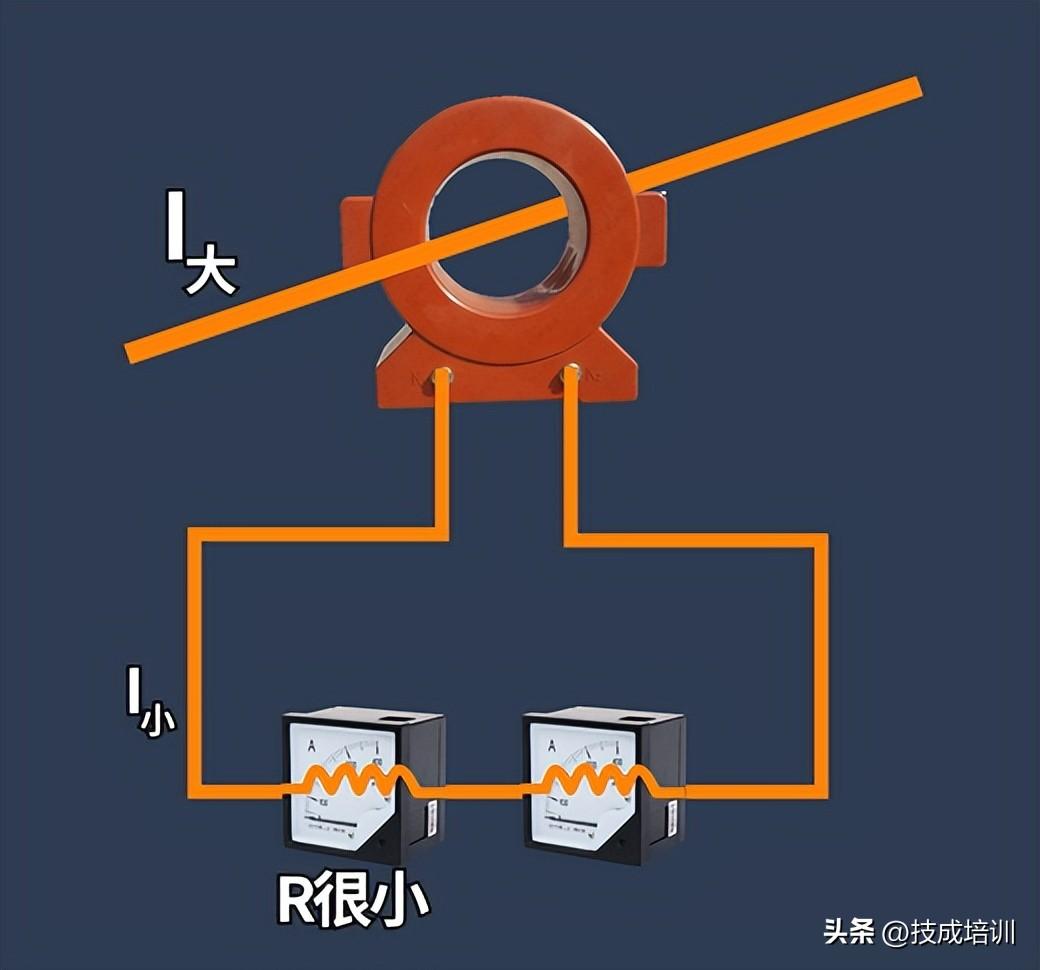

在使用时，电流互感器一次线圈就是电源线，直接穿过互感器即可，两者之间没有电的直接联系。电流互感器的作用是将大电流变成小电流，所以它只需要电流信号，不需要电压信号，基于此，电流互感器的二次线圈与所接仪器仪表的电流线圈阻值都很小，近似于短路运行。

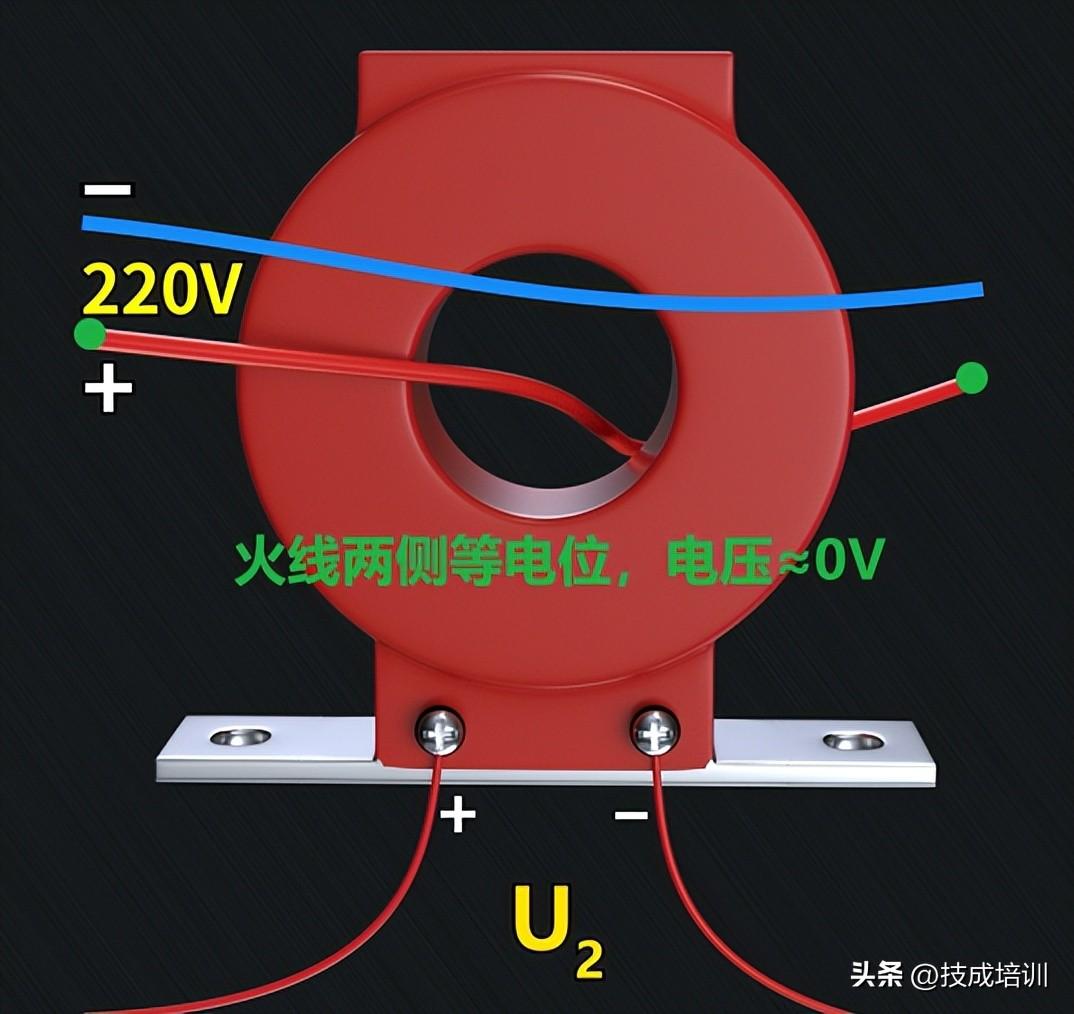

看到这可能就有人问了，穿过电流互感器的电源线电压明明不低，且互感器的二次线圈匝数这么多，那为什么二次线圈的电压却很低呢？其实答案很简单，例如低压220V单相电路中，穿过互感器的只有火线，这意味着，穿过互感器的一次线圈两端其实是一根火线上的两个点，显然这两点间的电压就是0V，所以即使互感器的二次线圈匝数比一次多得多，二次电压也不会高到哪去。

另外，若所需测量的是同一电流，那么电流互感器二次线圈所接的各仪器仪表的电流线圈为串联关系，如上图中的两个电流表，因为串联电路电流相等。

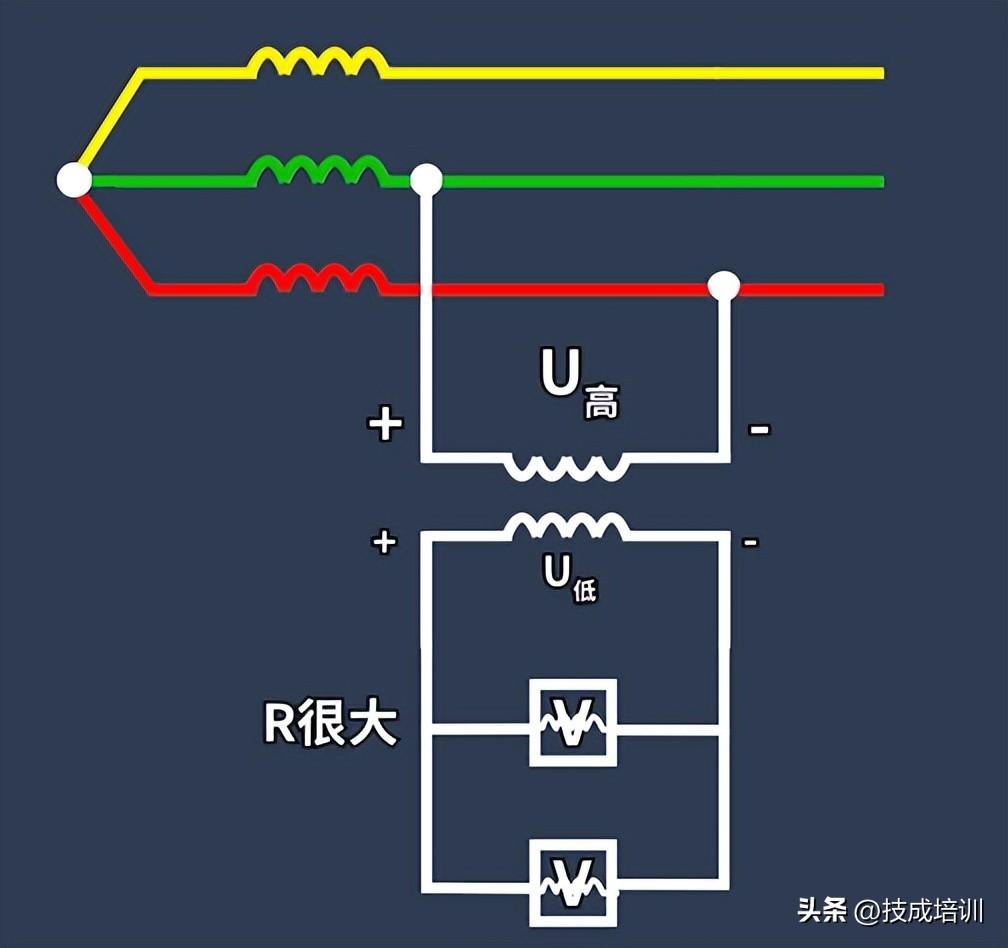

电压互感器在使用时，将一次高电压变成二次低电压，一次线圈与一次系统并联，要测哪个电压就与谁并联，如下图中测的是BC两相间的线电压，电压互感器的一次线圈就与BC相并联，二次线圈与仪器仪表的电压线圈并联。

由于电压互感器只需要电压信号，电流没必要有，所以二次线圈与所接的电压线圈电阻都很大，近似于空载运行。另外，获取同一个电压信号时，各电压线圈为并联关系，因为并联电路电压相等。
